Рекреациялық құрғақ сөмкелер мен тактикалық құрғақ сөмкелер өнім бетінде бірдей көрінеді. Бірдей негізгі пішін, бірдей қара түсті реңк және жиі бірдей су өткізбейтін талаптар. Бұл талаптардың артындағы инженерлік талаптар және олар орындалмаған кезде не болатыны - салыстыру аяқталатын жерде.
Пайдалы жүк 15 000 долларлық шифрланған радио, команданың жарақат жинағы немесе құтқару бөлімшесі тылдағы елге апаратын жалғыз спутниктік коммуникатор болса, тігістің бұзылуы немесе бұзылған жабылу кепілдік шағымы болып табылмайды. Бұл қайтару процесі жоқ салдары бар операциялық сәтсіздік. Бұл қосымшаларды сатып алатын сатып алу қызметкерлері коммерциялық сыртқы сатып алушыларға қарағанда басқа тәуекел стандартына қарсы жұмыс істейді және құрылыс сипаттамалары мұны көрсетуі керек.
Бұл техникалық құжатта стандартты коммерциялық құрғақ қапшық конструкциясы тактикалық және SAR жағдайында болжамды сәтсіздіктерге әкелетін үш сценарийді және оларды болдырмайтын инженерлік сипаттаманы қамтиды.
1-сценарий: теңіз амфибиялық кірістіру — жабу жүйесі тактикалық осалдық ретінде
Ауыр серфингте RHIB кірістіру кезінде байланыс маманы шифрланған радионы стандартты коммерциялық арна арқылы алынған шифрланған радионы поливинилхлоридті қапшықта алып жүр. Сөмке құрылғының негізгі су өткізбейтін сипаттамасына сәйкес келеді. Жақындаған кезде толқынның соғуы орамдағы жағаны ауыстырады. Пломба сынды. Тұзды су электроникаға жетеді. Команда кірістіру нүктесінде байланыстарды жоғалтады.
Сәтсіздік маңызды мағынада оператор қатесі емес. Оператордың екі қолы бос, бүктеу ретін дұрыс орындау сәті және иілу алдында жағаны біркелкі созу үшін жұқа мотор басқаруы болған кезде орамды жабу сенімді жұмыс істейді. Толық жинақта, қараңғыда, уақыт қысымында серфинг енгізу осы үш жағдайды бір уақытта жояды. Жабылатын дизайн қапты шын мәнінде тығыздау қажет сәтте жоқ операциялық контекстті болжайды.
Бұл тактикалық сатып алу үшін маңызды айырмашылық: бақыланатын жағдайларда жұмыс істейтін, бірақ стресс жағдайында нашарлайтын жабылу спецификация емес, жауапкершілік болып табылады. Қабық материалы ретінде ПВХ теңіз орталарында екінші мәселе тудырады. Тұзды суға ұзақ әсер ету, ультракүлгін сәулелену және қайталанатын механикалық иілу ПВХ икемділігін беретін пластификаторларды нашарлатады. Орналастыру циклінің басында барабар орындалған материал өрісті пайдаланудың үш айынан кейін басқаша әрекет етеді. Ауыстырылмайтын электрониканы тасымалдайтын жабдық үшін деградация терезесі қабылданбайды.
Құрылыс стандарты: механикалық герметикалық жабу және 1,0 барды тексеру
Ауа өткізбейтін найзағай жүйелері оператордың орындалу айнымалысын жояды. Бұл жабындар—қосылған кезде механикалық түрде өзара құлыпталатын экструдталған полимер жолдарды қолдану — оператордың техникасының сапасына емес, жабу дизайнының функциясы ретінде герметикалық тығыздағыш жасайды. Ішінара мөрленген күй жоқ. Сыдырма қосылған және ауа өткізбейтін немесе жабық емес. Серфинг әсерінен, толқын қысымында немесе бақыланбайтын су астында қалғанда, тығыздағыш жылжымайды, себебі ол бүктелген матаның тартылуымен орнында ұсталмайды.
Сөмке корпусындағы 27,12 МГц жиіліктегі RF-дәнекерленген тігістермен біріктірілген бұл архитектура кез келген нүктеде микро-көпіршік шығарусыз 1,0 Бар ішкі гидростатикалық қысымды ұстайды. Бір жолақ – 10 метрлік су бағанының қысым эквиваленті — серфинг әсерінің динамикалық жүктемелерінен әлдеқайда жоғары және пайдалану тереңдігінде әдейі суға бату үшін жеткілікті. Суға батқаннан аман қалған конструкция апаттық флотация құрылғысы ретінде пайдаланудан да аман қалады: молекулалық балқытылған дәнекерлеу аймақтары ішкі қысыммен үрленбейді, себебі ақауды бастау үшін құрылымдық үзіліс жоқ.
Осы қолданбаларға арналған найзағай қондырғылары өндіріс басталар алдында кіріс компоненттері ретінде жеке қысыммен сыналуы керек. Бір жеткізушіден сыдырмалардың екі партиясы бірдей көрінуі және қысым кезінде әртүрлі жұмыс істеуі мүмкін; вариация тек визуалды тексеру кезінде емес, сынақ жағдайында ғана пайда болады. Бірлігіне кіріс тестілеу жалғыз сенімді қақпа болып табылады.
2-сценарий: Альпі SAR экстракциясы — нөлден төмен жұмыс жағдайында ПВХ істен шығуы
Альпі SAR тобы -20°C температурада боран жағдайында зардап шеккендерді шығарумен айналысуда. Дәрігерге ПВХ құрғақ қапшықтағы жарақат жинағы қажет. Сөмке бірнеше сағат бойы суықта болды. Қою алаңында икемді болған ПВХ енді қатты. Дәрігер сөмкені ашу үшін күш қолданғанда, сыртқы қабық қатпар сызығы бойымен сынып кетеді. Жарақат жинағы боранға ұшырайды. Сөмке енді жұмыс істемейді.
ПВХ суық крекингі өнімнің ақауы немесе сапаны бақылау ақауы емес — бұл ПВХ спецификация парақтары мойындайтын болжамды материал әрекеті. Қоршаған орта температурасында ПВХ икемділігін беретін пластификаторлар полимер матрицасынан бірте-бірте көшіп кетеді, бұл процесс ультракүлгін сәулесінің әсерінен және қайталанатын термиялық циклмен жеделдетіледі. Шамамен -10°C төмен ПВХ қаттылығы айтарлықтай артады. -20°C-тан төмен болса, материал өрісті өңдеу әдеттегідей болатын икемді кернеу жағдайында сынуы мүмкін. Alpine SAR операциялары төтенше жағдай ретінде емес, әрине, осы температураларда жұмыс істейді.
Қол жеткізу мәселесі параллель жұмыс істейді. -20°C боран жағдайында дәрігер экспедициялық қолғап немесе қалың оқшауланған қолғап киеді. Ұсақ моторды басқару айтарлықтай төмендейді. Роликті жабу дұрыс жұмыс істеу үшін жағаның толық енінен біркелкі бүктеуді, ілгектің тұрақты тартылуын және екі бос қолды қажет етеді. Мұндай жағдайларда он бес секундқа созылатын жабу алпыс секундқа созылатын жабуға айналады немесе жинақты шығарып алғаннан кейін қайта жабылғанда сенімді түрде жабылмайды. Төтенше медициналық қолжетімділік үшін уақыт пен сенімділіктегі бұл айырмашылық маңызды.
Құрылыс стандарты: суық ауа-райында TPU және қолғаппен қол жетімділік
840 денье TPU қапталған нейлон -30°C дейін толық икемділікті сақтайды, өйткені оның эластомерлік қасиеттері пластификаторға тәуелді емес, құрылымдық. Материал альпілік SAR операцияларының температура диапазонында әрекетті айтарлықтай өзгертпейді. Жазда жарылып кетпейтін бүктелген сызықтар боран жағдайында бірдей жұмыс істейді. Жылы ауа-райында жүктеме астында ұстайтын жабдықты бекіту нүктелері -20°C температурада бірдей жүктемеде ұсталады.
840D деньи саны альпілік SAR жұмысының абразия жағдайларын арнайы қарастырады. Гранит беттері, мұзбен қапталған жартас беттері, крампон жиектері және раппель аппаратуралары - барлығы төмен интенсивті маталар бұзылмаған күйде өмір сүрмейтін контактілі кернеулерді тудырады. Альпі командасы ауыстыру мүмкін болмайтын жерге бір жабдық жинағын тасымалдайды; материал спецификациясы араласуды қажет етпей, байланыс жағдайларының толық ауқымын өңдеуі керек.
Т-бар тарту тұтқасы бар кең ауызды ауа өткізбейтін сыдырмаға қол жеткізу қолғаппен жұмыс істеу мәселесін тікелей шешеді. T-бар бір қолмен тартқанда қалың оқшауланған қолғаптарға сәйкес келетін ұстау бетін қамтамасыз етеді. Сыдырма бір бағытта бір қозғалыспен ашылады және нығыздалады — бүктеу реті жоқ, кернеуді реттемейді, екі қолды талап етпейді. Медициналық қол жеткізу бірнеше секундты алады. Экстракциядан кейін қайта жабу секундқа созылады. Герметикалық тығыздағыш жабу қаншалықты жылдам немесе күшті жұмыс істейтініне қарамастан сақталады.
3-сценарий: Түнгі операциялар — Аппараттық қолтаңба және жүк көтергіш ақау
Әскери мердігер спецификацияға сәйкес тактикалық құрғақ сөмкелердің өндірістік сериясын жеткізеді. Техникалық сипаттамада қара түсті, ал сөмкелер қара түсті. NVGs аясында орналастыру алдындағы жинақты тексеру кезінде сатып алу бөлімінің қызметкері D-сақинасының жабдығы жылтыратылған болат, ілгек беттері жартылай жылтыр полимер және тартылатын құлақшаларда әлі де инфрақызыл сәулелену кезінде анықталатын шағылыстыруды жасайтын төмен жылтыр жабын бар екенін анықтайды. Сөмкелер операциялық қабылданбайды.
Бұл ақаулық үлгісі жеткілікті кең таралған және оның тұрақты себебі бар: сатып алу спецификациясын ешқашан түнде көру жағдайында жұмыс істемеген адамдар жазған, сондықтан операторлар үшін екінші табиғат болып табылатын NVG-үйлесімділік талаптары оны ешқашан жазбаша спецификацияға енгізбеген. Коммерциялық сыртқы жабдық беріктігі мен үнемділігі үшін көрсетілген. Жылтыратылған тот баспайтын D-сақиналары мен жартылай жылтыр полимерлі ілгектер осы критерийлер үшін тамаша таңдау болып табылады. Олар түнгі тактикалық операциялармен үйлеспейді және техникалық сипаттамалар шағылыспайтын баламаларды анық талап етпесе, ешбір зауыт стандартты коммерциялық жабдықтан ауытқымайды.
Жүк көтергіштігінің бұзылуы жеке және тәуелсіз мәселе болып табылады. Стандартты коммерциялық құрғақ сөмке конструкциясы иық белдіктерін тігеді және тұтқаларды тікелей су өткізбейтін қабық мембранасы арқылы тасымалдайды. Бұл бір уақытта екі мәселені тудырады: бекіту нүктесіндегі су өткізбейтін қабат арқылы иненің тесілуі және жүктеме түсірілген кезде тігіс нүктелерінің аз санындағы кернеу концентрациясы. Жүктелген тактикалық жинақтың салмағымен - оқ-дәрілер, батареялар, байланыс құралдары және су - бұл бекіту нүктелері құрылымдық ақаулардың бірінші орны болып табылады. Бау, әдетте, оператордың оны шешуге мүмкіндігі болмаған кезде, жүк астында сөмке корпусынан бөлінеді.
Құрылыс стандарты: шағылыстырмайтын жабдық және радиожиілік дәнекерленген анкерлік нүктелер
Тактикалық қолданбаларға арналған шағылыстырмайтын жабдық сипаттамасы күңгірт анодталған алюминий немесе химиялық қараланған болат D-сақиналарын, ITW Nexus сияқты жеткізушілердің жалпақ қара полимерлі ілгектерін және жиналған өнімнің ешбір жерінде айнадай беттердің жоқтығын білдіреді. Бренд немесе сәйкестендіру таңбалары қажет болған жағдайда, инфрақызыл сәулені сіңіретін сиялар немесе соқыр бедер шағылыстыратын жіпті немесе стандартты басып шығаруды ауыстырады. Бұл спецификациялар өнім туралы қысқаша ақпаратта анық көрсетілуі керек және NVG эквивалентті инспекциясының астындағы өндіріс үлгілерінде тексерілуі керек — күңгірттенген өнімнің күндізгі визуалды тексеруі IR сәйкестігін растамайды.

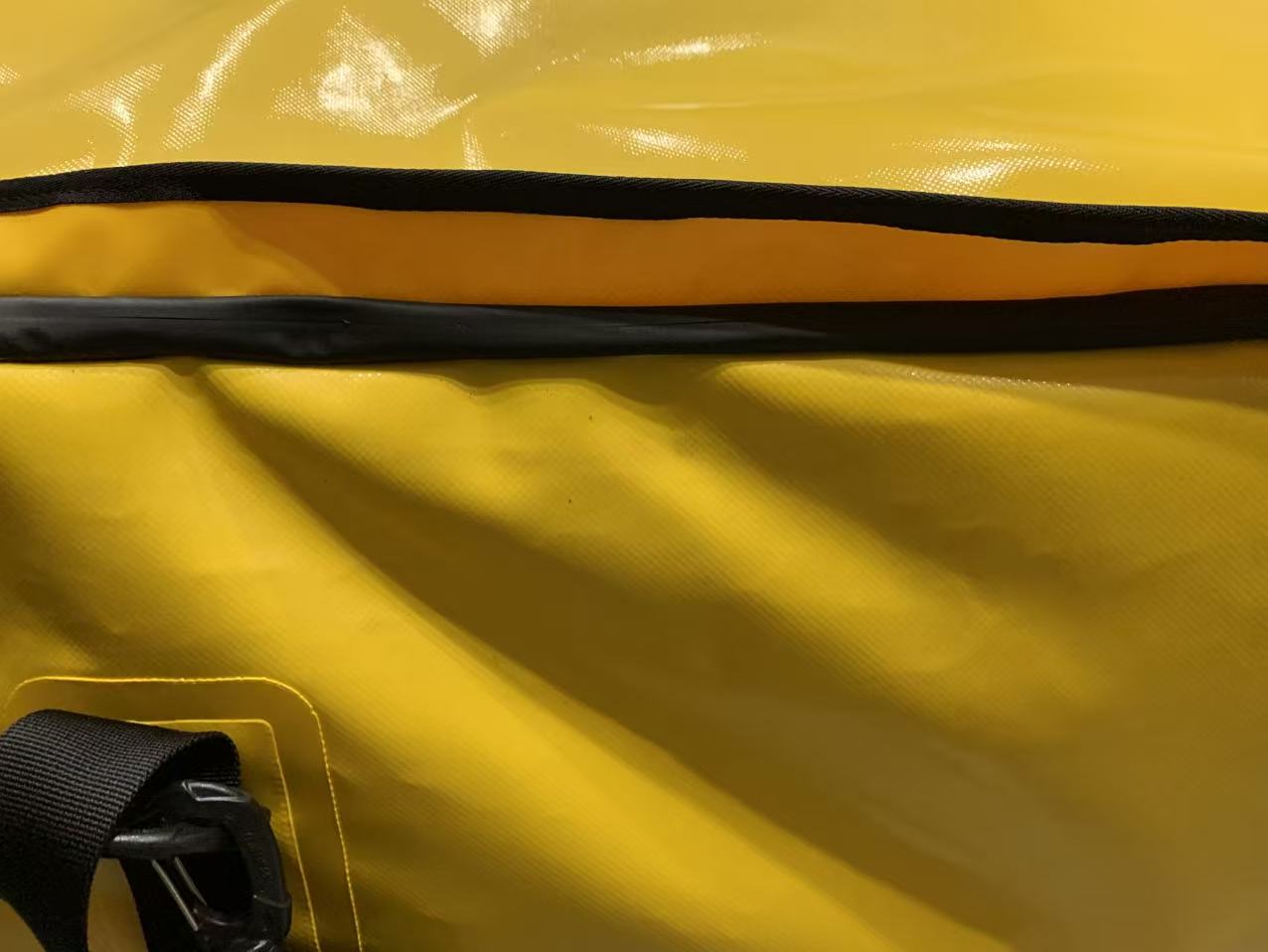

РЖ-дәнекерленген TPU якорь патчтары жүк көтергіш нүктелердегі барлық тігілген аппараттық қондырмаларды ауыстырады. Процесс: күтілетін жүктемені тиісті бет ауданы бойынша тарату үшін өлшемді TPU жабыны бар нейлоннан жасалған арматуралық патч әрбір жабдықты бекіту орнында қаптың сыртқы жағына радиожиілік арқылы дәнекерленген. D-сақиналары, тұтқа ілмектері және MOLLE бекіту нүктелері патчқа бекітіледі. Бастапқы қабықша мембранасы ешқашан перфорацияланбайды. Деструктивті жүктеме сынағы кезінде аппараттық құрал немесе тор патч-қабық дәнекерлеу қосылымына дейін істен шығады — бекіту нүктесі құрылымдық әлсіз байланыс емес.
MOLLE торын біріктіру бірдей логикаға сүйенеді: қабық арқылы ағып кету жолдарын жасайтын тігілген тіркеме емес, сыртқы бетіндегі RF-дәнекерленген арналар. Сөмке стандартты MILSPEC керек-жарақтарын MOLLE тігілген қондырмасы талап ететін мембрана перфорациясынсыз қабылдайды.
Тактикалық сатып алу іс жүзінде нені талап етедіOEM серіктесі
Жоғарыдағы үш сценарийде жалпы сатып алу сәтсіздігі режимі бар: коммерциялық сыртқы қолданбаларға сәйкес келетін спецификация әртүрлі сәтсіздік режимдері маңызды болатын тактикалық немесе SAR контекстіне қолданылды. Құрылыс жазбаша спецификациядан өту үшін жеткілікті жақсы жұмыс істеді және далалық пайдалануда сәтсіз аяқталды, себебі жазбаша спецификация операциялық ортаның нақты талап ететінін түсірмеді.
Бұған жол бермеу үшін коммерциялық өнім каталогтарынан емес, операциялық сценарийлерден құрастырылған сатып алу спецификациялары қажет. Осы үш сценарийді қарастыратын инженерлік сипаттамалар:1,0 бар гидростатикалық валидациямеханикалық герметикалық қақпақтары бар, суық температурада икемді сынағы құжатталған 840D TPU, радиожиілік арқылы дәнекерленген жүк көтергіш якорь патчтары және NVG арқылы тексерілген шағылыспайтын аппаратура — барлығы нақты, сынауға болады және құжатталады. Олар әрекеттен кейінгі есепте емес, сатып алу тапсырысына жатады.
OEM серіктестерін тактикалық немесе SAR құрғақ сөмкелер үшін бағалау кезінде саралау сұрақтары мыналар болып табылады: найзағай қондырғылары қысыммен сыналады ма? TPU икемді спецификациясы қандай температураға сәйкес тексеріледі және бұл жеткізушінің деректер парағында қабылданғаннан гөрі кіріс материал партияларында қалай тексеріледі? Олар өндіріс үлгілерінен РЖ дәнекерленген якорь патчтары үшін тарту күші сынағы деректерін жасай ала ма? Олар стандартты каталог элементі ретінде шағылыспайтын тактикалық жабдықты сақтайды ма, әлде бұл жеткізу уақытының салдары бар арнайы тапсырыс құрамдас бөлігі ме? Осы санаттағы шынайы мүмкіндігі бар өндіруші бұлардың барлығына тікелей операциялық жауап береді.
Жиі қойылатын сұрақтар
С: Неліктен тактикалық құрғақ сөмкелер үшін орамды жабуға қарағанда ауа өткізбейтін найзағайлар артықшылық береді?
A: Роликтер жалпы пайдалану үшін тиімді болғанымен, олар адам қателігіне бейім — тығыз және симметриялы түрде оралмаса, олар толығымен суға батқанда ағып кетуі мүмкін. Ауа өткізбейтін найзағайлар амфибиялық кірістіру кезінде жоғары құнды электрониканы қорғау үшін қажетті мінсіз, абсолютті механикалық тығыздағышты қамтамасыз етеді.
С: TPU құрғақ сөмкелері крекингсіз мұздату температурасына төтеп бере ала ма?
A: Иә, премиум термопластикалық полиуретан (TPU) өзінің эластомерлік икемділігін сақтайды.төтенше суық ауа райы орталары, ПВХ-дан айырмашылығы, ол сынғыш болады және нөлден төмен температурада манипуляцияланған кезде бұзылуға немесе жарылып кетуге бейім.
С: РЖ дәнекерлеу әскери рюкзактың жүк көтеру қабілетін қалай жақсартады?
Ж: Ауыр белдіктерді тікелей су өткізбейтін мата арқылы тігудің орнына (бұл тесіктер мен әлсіз жерлерді жасайды) РЖ дәнекерлеу қалың TPU анкерлік пластиналарды қаптың сыртқы жағына біріктіреді. Бұл ауыр оқ-дәрілердің немесе батареялардың салмағын су өткізбейтін мембрананы ешқашан тесіп жіберместен кеңірек аумаққа таратады.
