Су өткізбейтін сөмкеге техникалық пакетті қалай жазуға болады

Sealock Қытай мен Вьетнамдағы зауыттардағы сатып алушының технологиялық пакеттерінен OEM су өткізбейтін сөмкелерді әзірлейді, MOQ 300 дана және 7-15 күнде үлгілер. Технологиялық бума зауытпен кез келген әңгімеден гөрі жоба туралы көбірек шешеді: ол баға ұсынысының нені қамтитынын, үлгінің қандай болатынын және көлемді өндірістің қандай өлшеммен өлшенетінін анықтайды. Толық емес жіберілді, ол сіз жазбаған шешімдерді басқа біреуге береді. Бұл су өткізбейтін сөмкенің технологиялық пакетінде болуы керек, соның ішінде жалпы сөмке үлгілері қалдырылған бөлімдер.

1. Сіз қалдырған әрбір бос орынға не болады

Тек эскиздерді қабылдайтын зауытта визуалды анықтама бар, бірақ өндіріс нұсқаулары жоқ және ол әрбір анықталмаған бөлшектерді болжаммен толтырады. Бұл абайсыздық емес - сызық қозғала беруі керек, сондықтан біреу шешеді.

Материалдар тізімі ең айқын мысал болып табылады. Ол жетіспейтін болса, материалды сатып алу зауыттың шешімі болады, ал зауыттық ресурс бренд сипаттамасына емес, қолжетімділік пен маржаға тәуелсіз таңдайды. Сіз сызбаға сәйкес келетін және сызба көрсете алмайтын барлық жағынан ерекшеленетін сөмкені аласыз - жабын салмағы, найзағай сыныбы, тордың қалыңдығы, жіп.

Дәл осындай принцип үшінші үлгі раундының ең көп тараған себебін түсіндіреді: әлсіз зауыт емес, найзағай, инкор немесе жабдықты ашық қалдырған қысқаша. Бұл олқылықтарды жіберу алдында жабу әдетте толық қайта қарау циклін сақтайды.

2. Негізгі бөлімдер

Бөлім	Құрамында не бар
Техникалық сызбалар	Алдыңғы, артқы жағы, екі жағы, негізі және ішкі көріністері, нөмірленген белгілермен
Материалдар тізімі	Әрбір материал мен құрамдас спецификациясы, түс анықтамасы және бірлікке келетін саны бар
Өлшеу спецификациясы	Өлшемнің нөмірленген нүктелері, негізгі өлшемдер және рұқсаттар
Құрылыс жазбалары	Әрбір тігісті біріктіру жолы, арматуралық нүктелер, жабу әдісі
Су өткізбейтін және сынақ сипаттамасы	Мақсатты рейтинг, сынақ әдісі және қабылдау критерийлері — жалпы үлгілер бөлімінде өткізілмейді
Брендинг	Логотиптің суреті, әдісі, өлшемі, орналасуы және түсі
Түстер	Әрбір құрамдас үшін Pantone сілтемелері бар түс жолына бір бет
Қаптама және таңбалау	Көп қапшық, ілгіш, күтім жапсырмасы, штрих-код, картон спецификациясы
Қайта қарау журналы	Күні мен нұсқа нөмірі бар әрбір өзгеріс

3. Эскиздер: әр жағын, соның ішінде ішін көрсетіңіз

Тек алдыңғы көріністі беру - ең көп тараған жаңадан бастаған қате. Зауыт үлгіні бір бұрыштан қиып тастай алмайды және өрнек жасаушы әр панельдің көршісіне қалай сәйкес келетінін көруі керек.

• Алдыңғы, артқы жағын, екі жағын, негізін және ішкі бөлігін сызыңыз.Су өткізбейтін сөмкелерде интерьер маңызды, өйткені лайнерлер, ішкі қалталар және ноутбуктің жеңдері ұйымның мөрленген корпусқа сәйкес келетін жері болып табылады.
• Шақыруларды нөмірлеңізжәне сол сандарды өлшеу кестесіне және БОМ-ға сәйкестендіріңіз.
• Әр бөлікке бір атауды пайдаланыңыз.Бірдей құрамдас бір бетте «алдыңғы бау» және екіншісінде «жабу қойындысы» болмауы керек — сәйкес келмейтін атау - бұл зауыт дұрыс емес нәрсені қалай дұрыс құрастырады.
• Қандай сызбаны басқаратынын көрсетіңізегер екі көрініс бір-біріне қайшы келсе, бүйірлік және негізгі көріністерде басқаша көрсетілген бұрыш тереңдігі болжамға айналмайды.
• Масштабтау мәліметтерін қосыңызсызба тез түсіндіре алмайтын кез келген нәрсе үшін - орама жаға, найзағай ұшы, якорь патч.

4. Материалдар тізімі

Бұл баға мен сапаны тікелей бақылайтын бөлім. Су өткізбейтін сөмке үшін әр жол үшін мыналарды көрсету керек:

• Қабық матасы— негізгі материал және дениер, жабын түрі (ПВХ, TPU немесе PU), жабын салмағы немесе жалпы GSM және әрлеу. Жалғыз жоққа шығару спецификация емес; "600D" деп белгіленген екі матаның жабыны жағынан айтарлықтай ерекшеленуі мүмкін.
• Арматуралық панельдер— негіз, бұрыштар және якорь аймақтары, көбінесе денеге қарағанда ауыр денерде.
• Жабу— найзағайдың маркасы, түрі және рейтингі, немесе иілгіш жаға конструкциясы және қатайтқыш.
• Аппараттық құрал— тоттануға төзімділік қажет пе, жоқ па, тоғалар, D-сақиналар, реттегіштер және клапандар.
• Тоқу және жіп— ені, материалы және салмағы.
• Толтырғыш және көбік— тығыздықты ғана емес, тығыздықты, өйткені тығыздығы төмен көбік бір маусымда қысылады.
• Жапсырмалар, ілгіш тегтер және қаптама компоненттері.

Әр жолға түс анықтамасын және өлшем бірлігін қосыңыз. Материалдық опциялар және олардың өзара тиімділіктері нұсқаулықтарда көрсетілгенTPU материалының артықшылықтарыжәнеПВХ құны және өнімділігі.

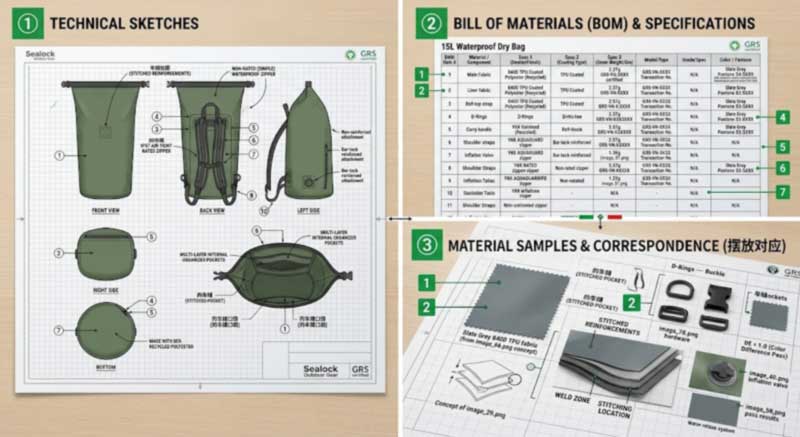

1-сурет: Материалдар тізімі болмаса, зауыт материалдарды таңдай алады — және зауыт сіздің бренд сипаттамаларына емес, тауарлық-материалдық қор мен пайдаға қарай таңдайды.

5. Өлшемдер: дәл қайда және қалай айтыңыз

«Ені» жоғарғы саңылау, ең кең нүкте және негіз әр түрлі болғанда өлшем емес. Әрбір өлшемге анықталған өлшем нүктесі қажет:

• Әрбір өлшеу нүктесін нөмірлеңізсызбаға салып, кестеге сәйкестендіріңіз.
• Шартты айтыңыз— өлшенген бос, толтырылған, тегіс төселген немесе тұрған. Жұмсақ сөмке әрқайсысында әртүрлі өлшенеді.
• Роликті қаптар үшін үш сыйымдылықты көрсетіңіз:жабылғанға дейінгі өлшем, үш рет айналдырудан кейінгі өлшем және ұсынылатын пайдалануға болатын көлем. Номиналды сыйымдылық ашық деп өлшенеді және оны пайдалануға жарамды деп жариялау "сипатталғаннан азырақ" қайтарымды береді.
• Бау мен тұтқа өлшемдерін қосыңыз— түсіру ұзындығы, реттеу ауқымы және тіркеме аралығы.

Төзімділіктерді барлық жерде емес, маңызды жерде орнатыңыз. Логотиптің орналасуы, жұпталған тұтқа қондырмалары және найзағайдың туралануы әдетте жұмсақ сөмкенің жалпы еніне қарағанда қатаң бақылауды қажет етеді. Құжатты техникалық етіп көрсету үшін қосылған ерікті рұқсаттар еленбейді — бірінші үлгіден кейін нақты сандарды зауытпен келісіңіз.

6. Су өткізбейтін бөлімнің жалпы үлгілері қалдырылады

Технологиялық пакет үлгілерінің көпшілігі киімге немесе сөмкелерге арналған, мұнда гидроизоляция өнімділік талабы болып табылмайды. Бұл санат үшін бұл талап және оның жеке беті қажет:

• Мақсатты рейтинг және бұл өнім үшін нені білдіреді.Жаңбыр мен спрей үшін IPX6, қысқа суға батыру үшін IPX7, тұрақты суға батыру үшін IPX8. Қайсысын көрсетіңіз, себебі ол жабылуды, құрылысты және құнын өзгертеді.
• Бір тігісті құрастыру әдісі.Қай тігістердің дәнекерленгенін, қайсысы тігілгенін белгілеңіз. Дәнекерленген тігістер су өткізбейтін талапқа ие; тігілген тігістер әбзелдерді, қалталарды және арматураны жасайды. Гибридте сызба екеуін де көрсетуі керек. Сауда-саттықтар нұсқаулықта қамтылғантігілген және дәнекерленген конструкция.
• Жазбаларды ретке келтіруолар маңызды болған жағдайда - су өткізбейтін тығыздағыш болғанға дейін аяқталған жүк көтергіш тігіс және мембрана арқылы тігілгеннен гөрі дәнекерленген патчпен бекітілген герметикалық корпустағы аппаратура.
• Сынақ әдісі және қабылдау критерийлері.Дайын өнім сынақтан өтуі керек, оның ұзақтығы және жағдайы - бос емес, толтырылған және мөрленген.
• Материалдың дәнекерлеу қабілеті.Егер сіз өзіңіздің матаны көрсетсеңіз, оны сынама алу кезінде анықтаудың орнына оның дәнекерленген жабынмен қапталған термопластика екенін растаңыз.

7. Бренд, түс және қаптама

Логотип нұсқаулары өнер туындысын, әдісін, өлшемін, орналасуын және түсін қажет етеді — AI, PDF немесе EPS сияқты векторлық пішімде, ол жоғалтпай масштабталады. Су өткізбейтін сөмкелерде тігістер, тоғалар және иілу аймақтары жоқ тегіс, тұрақты панельге орналастыруды көрсетіңіз, себебі иілу немесе қажалу жолындағы белгі әдіске қарамастан тозады.

Әр түсті жолға тек қаптамаға ғана емес, әрбір құрамдас бөлікке арналған Pantone сілтемесі бар жеке бетті беріңіз, өйткені өру, найзағай таспасы және байлау да сәйкестікті қажет етеді. Әр сату арнасы үшін қаптаманы көрсетіңіз — таратуға арналған қарапайым полибаг және картон белгілері немесе сөреде және базарда сатуға арналған ілгіш тегтер, күтім белгілері, штрих-кодтар және бөлшек қораптар. Қаптама опциялары нұсқаулықта қарастырылғанорау және бөлшек саудада таныстыру.

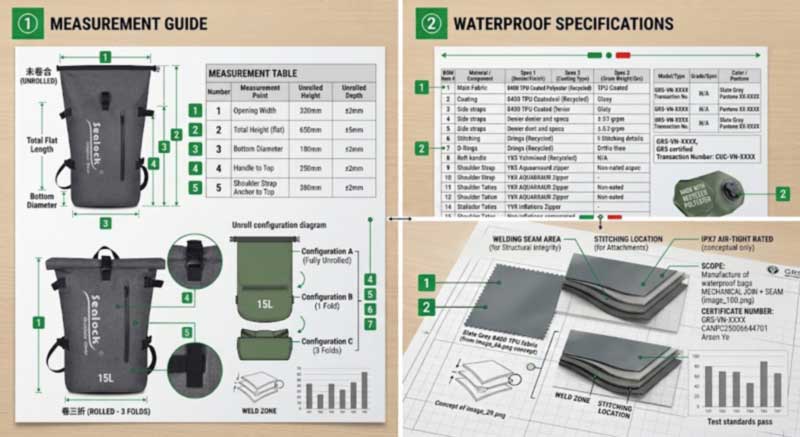

2-сурет: Үсті қапшықтар үшін үш сыйымдылық көрсетілуі керек; су өткізбейтін спецификация парағында әрбір тігістің конструкциясы мен сынау стандарттары анық жазылуы керек — бұл бет жалпы үлгіге кірмейді.

8. Сәйкестік пен нұсқаны бақылау

Екі соңғы бөлім тек кейінірек пайда болатын проблемаларды болдырмайды.Сәйкестік талаптарытағайындалған нарық үшін — ЕО үшін REACH, Калифорния үшін 65 ұсыныс және оның артында GRS құжаттамасын қажет ететін кез келген қайта өңделген мазмұн шағымы — кейінгі электрондық поштаға емес, технологиялық бумаға жатады, өйткені олар материалды таңдауға әсер етеді. Қайта өңделген мазмұнға қойылатын талаптар нұсқаулықта қамтылғанGRS қайта өңделген су өткізбейтін сөмкелер.

Қайта қарау журналыәрбір өзгерісті күні мен нұсқа нөмірімен жазады. Егер бау бірінші прототиптен кейін жиырма миллиметрге ұзартылса, журнал ескірген файлдан гөрі жаңартылған спецификациядан жаппай жұмыс істеуді қамтамасыз етеді — дұрыс контейнер мен ауыстырылған сызбаға салынған мыңдаған бірлік арасындағы айырмашылық.

9. Оны жалғыз жазудың қажеті жоқ

Көптеген сатып алушылар дайын технологиялық пакетсіз келеді және бұл жұмыс істейді. Физикалық анықтамалық үлгі - бұл ең жылдам қысқаша, өйткені зауыт қалта орналасуын, жабылуын және бау дизайнын тікелей одан оқиды. Толық қызмет көрсету өндірушілері үлгіні әзірлеудің бөлігі ретінде технологиялық бумаларды әзірлейді және қабілетті біреуі өндіріс мәселелерін анықтау үшін сізді қарап шығады немесе ештеңе кесілмес бұрын құрылыстағы өзгерістерді ұсынады.

Маңыздысы, құжаттың бар болуы және көпшілік алдында келісілгені. Үлгі мақұлданғаннан кейін технологиялық бума мен қол қойылған алтын үлгісі бірге нұсқаулықта көрсетілгендей әрбір партия өлшенетін өндіріс стандартына айналады.реттілігін қайталаңыз.

10. Технологиялық пакетті құруға арналған платформалар

Қолданыстағы құрылыстан бастау жаңа құралдарды болдырмайды және дамуды қысқартады. Басымдық емес, санат бойынша ұйымдастырылған:

Кескін	Үлгі	Санат	Материал	Рейтинг	Өнім беті
	SL-D002	Құрғақ қап, 5–63 л	0,5 мм 500D ПВХ	IPX7	Көру
	SL-K099	Дюффель, 40/60л	840D TPU	IPX7	Көру
	SL-E980	Қалаға арналған рюкзак, 22 л	600D TPU	IPX6	Көру
	SL-E119	Рюкзак, 20л	Катионды TPU композиті	IPX8	Көру
	SL-C807	Мотоцикл, 45л	500D PVC / 420D TPU	IPX6	Көру
	SL-E548	Балық аулайтын итарқа, 8л	500D ПВХ	IPX7	Көру

Толық санаттар астында отырадысу өткізбейтін сөмкелер, құрғақ рюкзактар, жәнеқұрғақ сөмкелер.

11. Стандартты шарттар

Sealock (YiFuLong Outdoor Gear Co., Ltd.) OSPREY, KAILAS, Helly Hansen, SIMMS, ORVIS және West Marine сияқты халықаралық сыртқы брендтер үшін 20 жылдан астам су өткізбейтін сөмкелер жасап келеді.

• MOQ:Бір үлгіге 300 дана |Үлгілер:7–15 күн |Жаппай:30-45 күн
• Логотип:жібек экраны, жылу беру, дәнекерленген патч, резеңке патч, кесте — векторлық сурет қажет
• Өндіріс:үй ішінде 27,12 МГц жоғары жиілікті дәнекерлеу және өнеркәсіптік тігу, бір өндірістік қабатта бөлек цехтар
• Құралдар:Дунгуан, Қытай | Хошимин қаласы, Вьетнам — кез келген модельде шыққан
• Сертификаттар:ISO 9001, BSCI, SMETA, Sedex, HIGG, GRS, SCAN

Әрбір топтама IQC, IPQC, соның ішінде іске қосу кезінде үлгі дәнекерлеу тігістерін тазарту сынақтарын және AQL сынамасы бар OQC және бекітілген технологиялық пакетпен алтын үлгісін салыстыруды орындайды.су өткізбейтін өндірістің сапасын бақылау стандарттары.

12. Жиі қойылатын сұрақтар

С: Зауыт тек эскиздерден үзінді келтіре ала ма?
A: Тек индикативті. Эскиздер сөмкенің неден жасалғанын немесе қалай біріктірілгенін емес, қалай көрінетінін көрсетеді, сондықтан зауыт олқылықтарды өз болжамдарымен толтырады. Материалдар тізімі және су өткізбейтін спецификация бағаны нақты бағаға айналдырады.

С: Су өткізбейтін сөмке үшін ең маңызды бөлім қандай?
A: Материалдар тізімі және су өткізбейтін сипаттама бірге. БОМ құны мен материал сапасын бақылайды; су өткізбейтін бет рейтингті бекітеді, қай тігістер дәнекерленген, ал дайын қапшық сынақтан өтуі керек. Жалпы сөмке үлгілерінде әдетте бірінші болады және екіншісін өткізбейді.

С: Роликті қапшықтағы сыйымдылықты қалай анықтауымыз керек?
A: Үш цифрмен — жабылғанға дейінгі өлшем, үш рет айналдырудан кейінгі өлшем және ұсынылатын пайдалануға болатын көлем. Номиналды сыйымдылық ашық түрде өлшенеді және оны пайдалануға жарамды ретінде тізімдеу қайтарудың жалпы себебі болып табылады.

С: Бізге әрбір өлшеуге рұқсат қажет пе?
Ж: Жоқ. Оларды вариация маңызды жерлерге орнатыңыз — логотип орны, жұпталған тұтқа тіркемелері, найзағайдың туралануы — және оларды шынайы ұстаңыз. Соңғы сандарды алдын ала ойлап таппай, бірінші үлгіден кейін зауытпен келісіңіз.

С: Бізде технологиялық пакет жоқ. Біз әлі бастай аламыз ба?
A: Иә. Физикалық анықтамалық үлгі жиі ең жылдам қысқаша болып табылады және технологиялық буманы әзірлеу үлгі алудың бөлігі ретінде өңделуі мүмкін. Маңыздысы, спецификацияның жазылуы және жаппай шығарылым алдында келісілуі, сондықтан өндіріс жадқа емес, құжатқа сәйкес өлшенеді.

С: Тексеру журналы неліктен маңызды?
A: Өйткені іріктеу кезінде жасалған әрбір өзгеріс көлемді болуы керек. Нұсқаланған жазбасыз өндіріс бұрынғы файлдан басталуы мүмкін және мыңдаған бірлік апта бұрын ауыстырылған сызбаға дұрыс құрастырылады.
