Арнайы дизайны бар OEM су өткізбейтін велосипед сөмкелері

Sealock Қытай мен Вьетнамдағы зауыттардан шыққан велосипед брендтеріне, велосипед орамдарына жапсырмаларға және дистрибьюторларға арналған арнайы дизайнға арналған OEM су өткізбейтін велосипед сөмкелерін әзірлейді. Велосипед жүгі барлық даму процесін қалыптастыратын бір жағынан басқа сөмке санаттарынан ерекшеленеді: өнім белгілі бір машинаға сәйкес келуі керек және екі жақтау бірдей пішінде болмайды. Дюфель кез келген адамға жарасады. Жақтау қапшығы бір өлшемдегі бір жақтау үлгісіне сәйкес келеді - бұл осы санаттағы тапсырысты әзірлеу материал мәселесіне дейін геометрия мәселесіне айналдырады.

1. Компания және шарттар

Sealock (YiFuLong Outdoor Gear Co., Ltd.) KAILAS, OSPREY, Helly Hansen және CHUMS сияқты халықаралық сыртқы және велоспорт брендтері үшін 20 жылдан астам су өткізбейтін сөмкелер жасап келеді.

• Құралдар:Дунгуан, Қытай | Хошимин қаласы, Вьетнам — шығу тегі кез келген үлгіде қолжетімді
• Өндіріс:27,12 МГц жоғары жиілікті дәнекерлеу және бір өндірістік қабаттағы жеке цехтар ретінде өнеркәсіптік тігу.
• MOQ:Бір үлгіге 300 дана |Үлгілер:7–15 күн |Жаппай:30-45 күн
• Сертификаттар:ISO 9001, BSCI, SMETA, HIGG, GRS, SCAN

2. Жақтау сөмкесі - санаттағы ең қиын тапсырыс беруші жұмыс

Ер-тұрман қаптамалары, руль сөмкелері және үстіңгі түтік сөмкелері стандартталған бөліктерге бекітіледі - отырғыштар, жолақтар және бас түтіктер жақтау үшбұрыштарына қарағанда әлдеқайда аз өзгереді. Рамалық сөмке бөтелке торының бекіткіштерін, кабель тоқтатқыштарын, ауыстырғыш қысқыштарды және велосипедке әлдеқашан байланған кез келген басқа сөмкелерді тазалау кезінде бұрыштары мен ұзындығы әрбір үлгіге және осы үлгідегі әрбір өлшемге қарай өзгеретін үш түтікпен анықталған кеңістікті толтыруы керек.

Сондықтан өз аксессуарларын пайдалануға беретін велосипед брендінің жалпы сөмке жеткізушісі сәйкес келмейтін артықшылығы бар: ол жақтаудың геометриясына ие. Брендтің жеке рамасының өлшемдеріне сәйкес кесілген сөмке әмбебап сөмкенің саңылаулары, салдары және үйкеліс жерлеріне сәйкес келеді - және бұл тек сол бренд сата алатын өнім.

3. Жақтау үлгісі қалай түсіріледі

Өнеркәсіпте екі әдіс орнатылған және екеуі де OEM әзірлеу үшін жұмыс істейді:

• Физикалық бақылау.Карточка жақтауға жабыстырылады және үшбұрыштың ішкі жиегі мүмкіндігінше жақын сызылады, содан кейін әрбір жиегін өлшеп, шаблонға жазылар алдында кесіп алып, сынақтан өткізеді. Бұл ең дәл әдіс болып қала береді және оны әлі де көптеген өндірушілер таңдайды.
• Фото шаблондау.Калибрленген фотосурет — жақтау жазықтығында сызғышпен немесе таспамен төртбұрышты түрде түсірілген кадр — бағдарламалық құралда үлгіге түрлендіріледі. Бұл жылдамырақ, қашықтан жұмыс істейді және қазіргі заманғы дамудың көпшілігі осылай жасалады.

Қалай болғанда да, бірдей мәліметтерді түсіру керек немесе бірінші үлгі нашар сәйкес келеді:

• Бөтелке торлары,сондықтан бау позициялары оларға түспейді және бөтелкелерді әлі де алып тастауға болады — жартылай рамкалы қаптар үшін торлар мен ең үлкен бөтелкелер үлгіні алмас бұрын орнатылуы керек.
• Кабельдік аялдамалар, порттар және ауыстырғыш қысқыштар,сөмкенің денесін қай жерде босату керек екенін көрсетеді.
• Жүйедегі кез келген басқа сөмке.Егер үстіңгі түтікке арналған сөмке орнатылатын болса, алдымен оны кигізіп, шаблонға оның белдіктерін белгілеңіз, сонда екеуі бір бекіту нүктелері үшін соғыспайды.

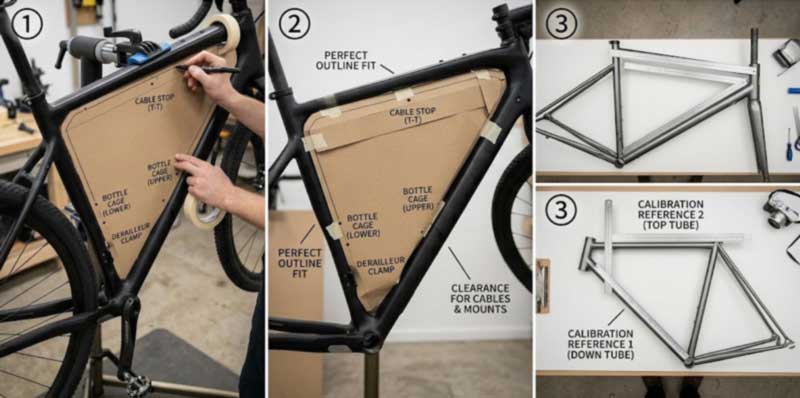

1-сурет: Сызбаны жасау кезінде бөтелке торын орнату саңылауларын, кабель тоқтатқыштарын, рельстерді ауыстырғыш қыстырғыштарды және алдын ала орнатылған үстіңгі түтік қалтасының белдіктерін бірге жазыңыз; әйтпесе, бірінші үлгі дұрыс сәйкес келмейді.

4. Бір үлгіден өндіріс ауқымына дейін

Бұл бір реттік тапсырыстық сөмкенің өндірілетін бағдарламаға айналуы және көптеген брендтер жұмысты бағаламау қадамы. Төрт өлшемдегі бір жақтау үлгісі бір емес, төрт үлгі болып табылады және төрт өлшемдегі үш жақтау үлгісі бар бренд он екі үлгілік бағдарламаны жоспарлап отыр.

Оны басқарудың үш жолы:

• Үлгілер кітапханасын жасаңыз.Белгілі өндірушілер файлда жүздеген кадр үлгілерін сақтайды, сондықтан қайталанатын немесе іргелес үлгі жаңа әзірлеме емес, үлгіні түзету болып табылады. Бұл модель жылдарындағы брендтің жеке каталогына да қатысты.
• Қайта сызудан гөрі баға қойыңыз.Жақтау тобы геометрияны пропорционалды түрде бөлісетін болса, үлгілерді жеке үлгілеудің орнына өлшемдер бойынша бағалауға болады, бұл әзірлеу уақытын айтарлықтай қысқартады.
• Толық кадрмен қатар жарты кадрды ұсыныңыз.Жартылай кадрлы сөмке толық кадрға қарағанда геометриялық өзгерістерге көбірек шыдайды, сондықтан ол бір үлгіден бірнеше кадр өлшемдерін қамтиды — көбінесе SKU көлемі үшін дұрыс таңдау, толық кадр кейіпкер үлгілеріне арналған.

Үлгілер бекітілгеннен кейін көлем бұл шектеу емес. 600D TPU жақтау сөмкесінің платформасы айына 50 000 данаға дейін жұмыс істейді, сондықтан өлшемдер бойынша бірнеше жақтау үлгілерін қамтитын бренд желілік сыйымдылықпен емес, үлгіні әзірлеу уақытымен шектеледі — бұл шаблондар кітапханасын ертерек құруға және геометрия мүмкіндік беретін бағалауға тағы бір дәлел.

5. Ені геометриясы: шабандоздар оны пайдалана ма, жоқ па, соны шешетін деталь

Жақтау сөмкесінің ені - бұл сыйымдылықты таңдаудан гөрі нақты инженерлік шешім, өйткені шабандоздың тізесі оның екі жағын әрбір педаль соққысында өтеді. Айнымалылар:

• Жақтау түріндегі жетектердің рұқсат етілген ені.Тау жақтауының төменгі, ұзын үшбұрышы тізе жолынан әрі қарай орналасқан, сондықтан сөмке кеңірек болуы мүмкін; қиыршық тас немесе жол жақтауы үйкелісті болдырмау үшін тар профильді қажет етеді.
• Жіңішке және жіңішке.Конусты сөмке ортасында кеңірек және омыртқаға қарай тарылтады; жіңішке профиль тар позициясы немесе тіземен жанасу тарихы бар шабандоздар үшін алдыңғыдан артқа тұрақты енді сақтайды. Екеуін де ауқымда ұсыну бір платформадан екі шабандоз түрін де қамтиды.
• Бөртпелерді бақылау.Буып-түйілген сөмке номиналды енінен кеңірек болады, ал ішкі қалқа үлкенірек сөмкелерде мұны шектейді - онсыз үлкен рамалық сөмке толған сәтте тізе проблемасына айналады.
• Омыртқаның еніжалпы енінен бөлек көрсетіледі, өйткені ол түтіктердің өздеріне қарсы саңылауды анықтайды.

6. Құрамдас деңгейдің спецификациясы

Теңшелетін велосипед сөмкесі құрамдас деңгейге жетуі керек, себебі бірнеше таңдау артықшылыққа емес, өлшемге байланысты:

• Сөмке түріне қарай найзағай өлшемі.Ірі габаритті найзағайлар саңылауы ұзын және жүктері ауыр болатын толық рамкалық сөмкелерге сәйкес келеді; жеңіл өлшемдер жарты жақтау мен шағын сөмкелерге сәйкес келеді. Толық кадрлы сыдырманың өлшемін кішірейту - ақаудың жиі кездесетін жолы.
• Кесетін мата.Жақтау түтіктеріне қарайтын орталық панель тұрақты байланыста болады және бүйірлік панельдерге қарағанда ауырырақ, тозуға төзімді матадан жасалған болуы керек.
• Орнату әдісі және бау саны.Velcro белдіктері әмбебап және қайта жабдықтауға сай келеді — 0,8 л жоғарғы түтік платформасы үш ауыстырылатын белдіктерді пайдаланады, екеуі үстіңгі түтікте және біреуі бас түтікте, осылайша сөмкені түтік бойымен сырғытып, бөтелке торын немесе кабельді тазалауға болады. Бұрандалы бекіткіштер керек-жарақтары бар жақтауларға сәйкес келеді және ең қауіпсіз, сылдырламасыз нәтиже береді; өз жақтаулары бар велосипед бренді болтты белгілей алады, себебі ол тіректердің қай жерде орналасуын басқарады.
• Кабель порттарызарядтау сымын қуат банкінен немесе сөмкедегі динамодан бас блокқа бағыттауға арналған.
• Ішкі орналасу— бөлгіш, құжат қалтасы, гидратация немесе динамо ұясы.

7. Дизайн, сондықтан оны нашар орнатуға болмайды

Теңшелетін әзірлеудің назардан тыс қалған бөлігі пайдаланушы қателігіне қарсы жобалау болып табылады. Шабандоздар әдетте Velcro белдіктерін шамадан тыс қатайтады, ал төтенше жағдайларда сөмкенің өзіне деструктивті күш түсіреді. Дұрыс орнатылған рамалық сөмке омыртқасы табиғи түрде босаңсыған және бүйірлік панель тігістері тегіс сызықтар түрінде орналасқан, әр белдікте шыңдарға созылмаған үш түтіктің ішіне біркелкі отырады.

Дизайндың екі жауабы: панельге қолдау көрсетілмейтін жерден емес, жүк жолына қолдау көрсетілетін белдіктерді табыңыз және кернеу шоғырланған орнына таратылатын жеткілікті белдік орындарын көрсетіңіз. Қораптағы нақты орнату нұсқаулары көліктің багажында көрсетілгендей, осы санаттағы өнімнің бөлігі болып табылады.

2-сурет: Ені тізенің үйкелісінің орын алуын анықтайды, аралық тақта толық жүктеме кезінде сыртқа қарай дөңесуді анықтайды және баудың орналасуы орау өнімділігін анықтайды - барлық үш фактор дизайн кезеңінде аяқталады.

8. Басқа позициялар үшін теңшелетін параметрлер

Жақтау сөмкелері әзірлеу күшінде басым, бірақ басқа позициялар өздерінің нақты параметрлеріне ие:

• Ер-тұрмандар— сыйымдылық пен ұзындық, орындық рельстері мен тірек тіректерін орнату интерфейсі, ішкі қатайтқыш және серпілуге ​​қарсы конструкция, сығымдау белдігінің саны және жоспарланған шина өлшеміне арналған тазарту геометриясы. 10–14L платформасы 420D TPU корпусымен және UTX немесе Duraflex ілгектеріндегі 600D TPU арматуралық панелімен жасалған, үстіңгі ораммен жабылатын және рельстер мен бағанаға қосарланған монтаждалған.
• Руль сөмкелері— штанганың диаметрі мен түсіру саңылаулары, кабельді бағыттау рельефі және монтаждау интерфейсі; 7L TPU платформасы тау және жол кабиналарын қамтиды.
• Жоғарғы түтік сөмкелері— болтпен немесе белдікпен бекіту, қатты жақтары, бір қолмен жабу, кабель порты.
• Велосипед рюкзактары— артқы панель мен арқанның геометриясы, нұсқаулықта қамтылғансу өткізбейтін рюкзак OEM жобалары.

Нұсқаулықта қай позицияның қай сыйымдылықты алатынын анықтайтын жүктемені орналастыру логикасы берілгенвелосипед брендтері.

9. Даму реті

• 1. Қысқаша және геометриялық түсіру— жақтау үлгілері мен өлшемдері, шаблондар немесе калибрленген фотосуреттер, мақсатты сыйымдылық, орнату әдісі, материалдар, түс схемасы, брендинг, саны, іске қосу күні.
• 2. Үлгіні дамыту— геометрия мүмкіндік беретін өлшемдер бойынша бағалау арқылы өндіріс үлгілеріне түрлендірілетін үлгілер.
• 3. Сынама алу— бірінші үлгілер дайындалған және сыни тұрғыдан алғанда, кестеде бағаланбай, нақты кадрларда сынақтан өткізілген; баудың позициялары, саңылау және жүк астында дөңес болуы велосипед жүктелген кезде расталады.
• 4. Тексеру және бекіту— үлгі түзетілді, содан кейін әр жағынан қол қойылған алтын үлгісі.
• 5. QC бойынша жаппай өндірісжәне жөнелту алдындағы тексеру.

Таңдамалы әзірлеу түс өзгертуге қарағанда ұзағырақ жұмыс істейді және дәнекерленген құрамдас бөліктерге жеке өңделген қалыптар қажет, сондықтан іске қосу күні сұрау кезінде бөлісілуі керек. Велосипед брендтері де өздерінің модельдік цикліне қарсы жоспарлауы керек, өйткені жақтауға кесілген аксессуарлар одан кейін емес, велосипедпен бірге келуі керек.

Минималдар велосипед ауқымының көп бөлігінде бір модельге 300 дана жұмыс істейді, сөмке платформасы 500-де. Бағдарлама бірнеше позицияны қамтитын болса, негізгі матаны ортақ пайдаланатын модельдерді жоспарлау және бір-бірімен байланысты емес материалдарға таралатын бірдей санақпен салыстыру оңайырақ.

10. Велосипед алаңы

Басымдық емес, түрі бойынша ұйымдастырылған модельдер:

Сурет	Үлгі/түрі	Сыйымдылығы	Материал	Монтаждау / мүмкіндіктер	Өнім беті
	SL-K089-A Жақтау сөмкесі	Сатып алушының сипаттамасына сәйкес кесіңіз	600D TPU	Үлгіге негізделген реттелетін өлшем · қара, сұр, армиялық жасыл, қоңыр · сыйымдылығы айына 50 000 дана	Көру
	Жоғарғы түтік жақтау сөмкесі	0,8л · 80 г	800D TPU	Орнына ауыстырылатын үш белдік · су өткізбейтін сыдырма · жаңбыр мен спрейге жарамды	Көру
	SL-K022 седла сөмкесі	10–14л	420D TPU + 600D TPU арматурасы	Орындық рельстері + орындық бағанасы · орама үсті · IPX6–7 · UTX/Duraflex ілмектері	Көру
	SL-K060B тұтқаға арналған сөмке	7л	TPU	Ұшқыш кабинасы · тау және жол · қара, сұр	Көру
	SL-K088-A Орындық сөмкесі	20 × 9,5 × 5 см	600D TPU	Ершік асты · төрт қор түсі	Көру
	K055 Орындық астындағы сөмке	22,5 × 10,5 × 7 см	600D TPU	Ершік асты · BSCI / ISO	Көру
	SL-K1102-A құйрықты сөмке	30 × 17,5 × 56 см	Қапталған су өткізбейтін мата	Артқы тіректі орнату · MOQ 500 дана	Көру
	SL-E980 рюкзак	22л	600D TPU ламинат	Ролл-топ · IPX6 · алынбалы ноутбук жеңі, 13"/14"/15,6" опциялары · 3D EVA ауа ағыны кері	Көру
	SL-E144 Велосипед рюкзактары	15л	TPU	Қалқымалы желдеткіш артқы · IPX6 · 0,85 кг	Көру
	SL-E216 рюкзак	20л	420D TPU ламинат	IPX6 · су өткізбейтін алдыңғы қалта · EVA ауа торлы артқы · шағылыстырғыш	Көру

Толық санаттар астында отырадысу өткізбейтін сөмкелер, құрғақ рюкзактар, жәнеқұрғақ сөмкелер. Материалдық опциялар бөлімінде қарастырылғанTPU материал нұсқаулығыжәне нұсқаулықтағы брендинг ауқымыарнайы құрғақ сөмкелер.

11. Сапаны бақылау

Әрбір топтама кіріс матаға, найзағайларға, ілгектер мен ілгектерге IQC жүргізеді; Дәнекерленген жіктердегі IPQC, тігістің тығыздығы мен тартылуы және процестегі монтаждау нүктесінің құрылысы, соның ішінде іске қосу кезінде үлгі дәнекерленген тігістердегі қабыршақтану сынақтары; және AQL сынамасы бар OQC, пакетті батыру сынағы, бекітілген үлгіге сәйкес өлшемдік тексерулер және қол қойылған алтын үлгісін салыстыру. Бұл жерде көптеген санаттарға қарағанда өлшемді бақылау маңыздырақ, себебі үлгіден бірнеше миллиметрлік жақтау қапшығы енді ол кесілген жақтауға сәйкес келмейді. 1500 циклден астам жүкті айналдыру белдіктер мен якорьдерді, сонымен қатар созылу және жабысу күші, үйкеліске төзімділігі, түс беріктігі және түс айырмашылығына бағытталған. Тұтынушыны толық тексеру процедурасын - қораптан шығару, вакуумды алу, 24 сағаттық статикалық демалыс және ауаның ағып кетуін анықтау - SGS немесе QIMA инспекциясы қол жетімді болған кезде соңына дейін куәландырылуы мүмкін. Стандарттар тармағында көрсетілгенсу өткізбейтін өндірістің сапасын бақылау стандарттары.

12. Жиі қойылатын сұрақтар

С: Жақтау сөмкесін жасау үшін бізге не қажет?
Ж: Жақтау геометриясы — алдыңғы үшбұрыштан алынған физикалық үлгілер немесе жақтау жазықтығында сызғышы бар калибрленген фотосуреттер — сонымен қатар жабылатын жақтау үлгілері мен өлшемдері. Бөтелке торының бекіткіштерін, кабель тоқтатқыштарын, рельстерді ауыстыратын қысқыштарды және жақтауды бөлісетін кез келген басқа сөмкенің белдіктерін алыңыз.

С: Біздің бағдарламаға қанша үлгі қажет?
Ж: Толық өлшемді сөмкелер үшін өлшемге бір жақтау үлгісі, сондықтан төрт өлшемдегі үш үлгілі каталог он екі үлгіні әзірлеу болып табылады. Жақтау тобы бойынша баға беру және геометрияның әлдеқайда көп өзгеруіне жол бермейтін жарты жақтау сөмкесін ұсыну - бұл кері санауды сақтаудың екі жолы.

С: Жақтау қапшығының ені қанша болуы керек?
A: Рамка түрі шабандоздың тізесіне жетпейтіндей кең. Тау жақтаулары көбірек енге мүмкіндік береді, қиыршық тас және жол жақтаулары тар профильді қажет етеді, ал конустық нұсқа плюс жұқа нұсқасы шабандоздың екі жағдайын да қамтиды. Үлкенірек сөмкелерде ішкі қалқаны көрсетіңіз, себебі оралған сөмке номиналды енінен кеңірек болады.

С: Velcro белдіктері немесе болтпен бекіту?
A: Әмбебап және қайта жабдықтауға арналған ілмек; раманың қосымша бекіткіштері бар ең қауіпсіз, дірілсіз нәтиже алу үшін болтпен қосыңыз. Өзінің жақтауларына арналған керек-жарақтарды әзірлейтін велосипед бренді болтты белгілей алады, себебі ол тіректердің қай жерде орналасатынын басқарады.

С: Бірінші үлгіні фотосуреттерден бекітуге бола ма?
Ж: Ол болмауы керек. Велосипед сөмкелері нақты рамаға сынақтан өткізіліп, жүктелгенін бағалау керек - баудың орналасуы, түтіктің саңылауы және жүктеме кезіндегі дөңес тек велосипедте көрінеді. Оны формальдылық ретінде қарастырмай, оны іріктеу раундына енгізіңіз.

С: Уақыт кестесін қалай жоспарлауымыз керек?
A: Шамамен сіздің модель жылыңыз. Белгілі бір жақтауға кесілген аксессуар велосипедпен бірге іске қосылуы керек, сондықтан сол күннен бастап жаппай өндіру, сынама алу және қайта қарау, үлгіні әзірлеу және геометрияны түсіру арқылы артқа қарай жұмыс істеңіз және сұрау кезінде іске қосу күнін бөлісіңіз, осылайша құралдар мен сынамаларды оған қарсы жоспарлауға болады.
